碳纖維板是由新興材料碳纖維和基體樹脂（通常是環(huán)氧樹脂）復合而成的，強度、彈性模量優(yōu)于鋼，比強度高、重量輕、熱穩(wěn)定性好、抗震，從20世紀中葉問世以來已在 、化工和機械等領域得到了廣泛應用。那么在惡劣的環(huán)境中碳纖維板的具體使用性能如何呢？為此，威盛新材做了一些列的耐久性研究。



　　本次實驗使用的碳纖維板為東麗進口原絲和SWANCOR2208環(huán)氧樹脂制成，經測試，板材的抗拉強度為2670MPa，彈性模量164.42GPa，斷裂伸長率1.62%。

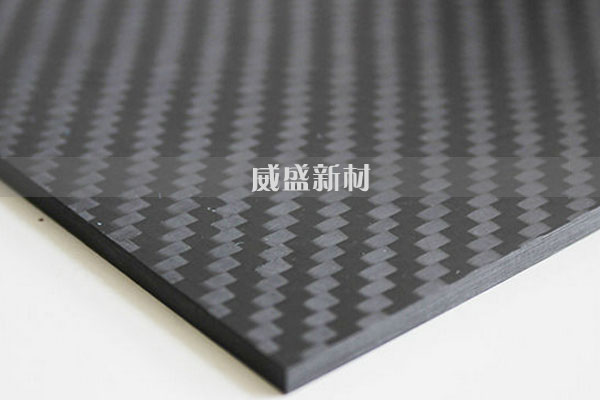

（圖示：碳纖維板）


　　濕熱老化實驗：將溫度設定為50℃，濕度保持在98%RH，分別進行7d、15d、30d、60d老化。7d以后，抗拉強度為原來的97.6%，彈性模量為原來的90.4%，斷裂伸長率為原來的108%；15d以后，抗拉強度為原來的95.4%，彈性模量為原來的85.6%，斷裂伸長率為原來的111.4%；30d以后，抗拉強度為原來的94.8%，彈性模量為原來的84.2%，斷裂伸長率為原來的112.6%；60d以后，抗拉強度為原來的94.2%，彈性模量為原來的81.7%，斷裂伸長率為原來的115.3%。


　　凍融循環(huán)實驗：配制人造海水，將碳纖維板放入其中分別進行25次、60次、75次、100次凍融實驗后取出。25次后，抗拉強度為原來的97.46%，彈性模量為原來的101.2%，斷裂伸長率為原來的96.3%；60次后，抗拉強度為原來的94.3%，彈性模量為原來的102.4%，斷裂伸長率為原來的92.14%；75次后，抗拉強度為原來的93.5%，彈性模量為原來的101.3%，斷裂伸長率為原來的92.2%；100次以后，抗拉強度為原來的91.7%，彈性模量為原來的100.2%，斷裂伸長率為原來的91%。


　　鹽霧腐蝕實驗：將溫度設定在35℃，將碳纖板置入NaCl溶液濃度為50g/L，PH值為6.5~7.2的環(huán)境中，分別進行7d、15d、30d、60d老化。7d以后，抗拉強度為原來的96.8%，彈性模量為原來的94.6%，斷裂伸長率為原來的102.2%；15d以后，抗拉強度為原來的93.7%，彈性模量為原來的92.1%，斷裂伸長率為原來的101.7%；30d以后，抗拉強度為原來的94%，彈性模量為原來的92%，斷裂伸長率為原來的102.1%；60d以后，抗拉強度為原來的89.7%，彈性模量為原來的87.2%，斷裂伸長率為原來的102.8%。


　　由上述內容看出，惡劣環(huán)境對碳纖維板的影響較大。碳纖維雖然能承受上千攝氏度的高溫，且耐腐蝕、強度高，但是樹脂達不到這么高的要求，想要擴大碳纖維板的使用范圍，還是要樹脂著手。無錫威盛新材料科技有限公司技術力量雄厚，擁有自主研發(fā)改性碳纖維復合材料的實力，已成功研耐高溫和阻燃（達到英國BS6853、歐盟EN45545、德國DIN5510標準）碳纖維復合材料，實現(xiàn)它在更多領域的不同應用。推薦欄目：碳纖維板（圖）
