芳綸纖維的種類繁多，但聚對苯二甲酰對苯二胺(PPTA)纖維作為復(fù)合材料的增強材料應(yīng)用最多，例如美國杜邦公司的Kevler系列(即凱芙拉)、荷蘭AKZO公司的Twaron系列、俄羅斯的Terlon纖維都屬這個品種。無錫威盛(RSN)新材料科技有限公司的小編為大家詳細(xì)講解。



　　常見聚對苯二甲酰對苯二胺(PPTA)纖維的品種及其性能如下表所示。

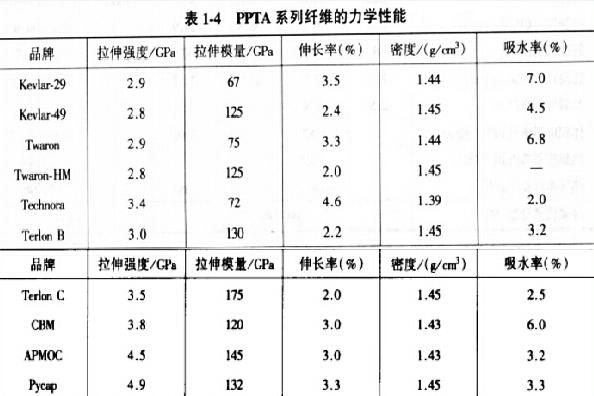

(圖示：PPTA系列纖維力學(xué)性能)


　　凱芙拉纖維的密度為1.39-1.44g/cm3,是鋼絲的1/5，比玻璃纖維輕45%,比碳纖維輕15%，是所有增強材料中密度較低的纖維之一。其拉伸強度為3.1-4.1GPa，拉伸模量為75一186GPa，比性能優(yōu)異，超過玻璃纖維和碳纖維。熱膨脹系數(shù)小，且縱向熱膨脹系數(shù)為負(fù)值。能在180℃到-170℃條件下正常工作，其疲勞壽命達(dá)15*10^6次。韌性好，不像碳纖維那樣脆，因而便于紡織。常用于和碳纖維混雜，提高纖維復(fù)合材料的耐沖擊性能。其缺點是抗壓強度低，耐光老化性能差等。



　　凱芙拉纖維制品形式很多，有短纖維、長纖維、粗砂纖維、織物等。主要用于 工業(yè)中的機冀前緣、尾椎、火箭發(fā)動機殼體等，另還可用于增強橡膠、塑料、繩纜、降落傘、防護(hù)服等。如果你需要芳綸及其制品加工可與右側(cè)在線客服聯(lián)系。
